Как предотвратить взрыв водорода в тяговом аккумуляторе

У взрыва аккумуляторов обидные причины — спешка, неаккуратность водителей, ошибки в обслуживании. При этом у свинцово-кислотных батарей есть одна особенность, которая повышает риск взрыва — это выделение водорода при зарядке. О тонкостях работы с такими аккумуляторами рассказывает Александр Логинов, генеральный директор компании «Энергоэлемент», которая продает и обслуживает все типы тяговых аккумуляторов.

Водород настолько взрывоопасен, что при концентрации в воздухе более 4% способен сдетонировать без внешнего воздействия, сам по себе. Столько водорода накопится за 2 часа, если мы возьмем пять самых ходовых батарей 48 В 500 А·ч и поставим заряжаться без вентиляции в типовой зарядной комнате. Но на деле такой концентрации не потребуется: достаточно тонкой струйки газа и искры — и аккумулятор рванет.

Почему образуется водород

Выделение водорода в свинцово-кислотных аккумуляторах — естественный процесс. Однако при ошибках в обслуживании этот газ образуется сверх меры. Чтобы разобраться, что это за ошибки, рассмотрим сначала, откуда вообще берется водород в батарее.

Зарядка аккумулятора проходит в три фазы. Первая — основной заряд, вторая — дозаряд и третья — перемешивающий или уравнительный заряд.

В первой фазе батарея принимает ток высокой мощности, а напряжение постепенно растет. Вся энергия поступает в пластины электродов и идет на восстановление свинца.

Вторая фаза начинается, когда напряжение достигло нужного уровня. Далее оно остается постоянным, а ток падает, пока батарея не зарядится до 100%. Сколько бы тока мы ни вливали после этого, пластины уже не смогут его принять.

Излишек тока будет уходить в воду и запустит ее электролиз — вода начнет разлагаться на молекулы кислорода и водорода. Аккумулятор «закипит» и будет выделять огромное количество энергии. Это и есть третья фаза.

Считается, что такого кипения нужно избегать. На деле не совсем так. Непродолжительное кипение аккумулятора необходимо: пузырьки газа поднимаются вверх и перемешивают разные по плотности слои электролита, чтобы выровнять. А вот затягивать кипение нежелательно.

Инженер забыл поднять в тягаче сидушку во время заряда. Водород скопился под герметичной крышкой и рванул, когда водитель включил зажигание

Что усиливает выделение водорода

Зарядка трансформаторными устройствами с профилем WoWa. У зарядных устройств есть коэффициент перезаряда — он показывает, какой излишек энергии идет на третью фазу. Современные высокочастотные устройства подают разный ток в зависимости от фазы, а их коэффициент перезаряда равен 1,03—1,07. В отличие от них трансформаторные зарядные устройства WoWa подают ток постоянной мощности. Коэффициент перезаряда таких устройств составляет 1,2, то есть третья фаза начинается раньше, а водорода выделяется больше.

Зарядка горячей батареи также приводит к раннему началу третьей фазы. Чем выше температура, тем ниже напряжение, при котором начинается электролиз воды. Фактически из-за этого в не успевшей остыть батарее третья фаза начнется одновременно с первой. Батарея критически нагревается — до 90 градусов, это ведет к коррозии электродов и перерасходу воды. Если после заряда открыть крышку для долива воды, капли горячего электролита полетят наружу.

Зарядка аккумулятора без одного из элементов. Зарядное устройство подает ток высокой мощности, пока не получит нужное напряжение. Так как прибор заряжает не отдельные аккумуляторные элементы, а батарею в целом, нужное напряжение равно сумме напряжения всех элементов. Это число записано в профиле зарядного устройства, и прибор не может сделать перерасчет, если какого-то элемента нет. В итоге оставшиеся элементы получают перенапряжение, а избыток энергии идет в электролиз воды.

Работа на старых аккумуляторах более одного разряда в день. На новом аккумуляторе литр воды испаряется за пять-семь циклов работы, а на старых — за один-два. Чем ниже уровень электролита, тем больше внутри элемента пространства для скапливания водорода. Это особенно опасно для техники с высокими аккумуляторами, например, узкопроходных высотных штабелеров.

Как происходит взрыв

В крышках для долива воды в аккумулятор есть отверстия диаметром 2 мм — через них водород выходит их элемента. Это удобнее, чем каждый раз открывать крышку с риском выплеснуть кислоту на корпус.

После зарядки водород еще какое-то время выходит наружу и скапливается в пазухах крышек. Если не дождаться полного выветривания, газ может взорваться. К взрыву приводят искры, сильный нагрев, открытое пламя, а также короткое замыкание — из-за коррозии перемычек, оголенных проводов, трещин в пластиковой обшивке.

Чаще всего изоляция разрушается, когда водители торопятся приступить к погрузке и забывают об аккуратном обращении. Например, тянут силовой кабель не за коннектор, а за провод, из-за чего место соединения оголяется. В спешке забывают поправить провода и придавливают их батареей или сидушкой — пара таких ударов и изоляция лопается.

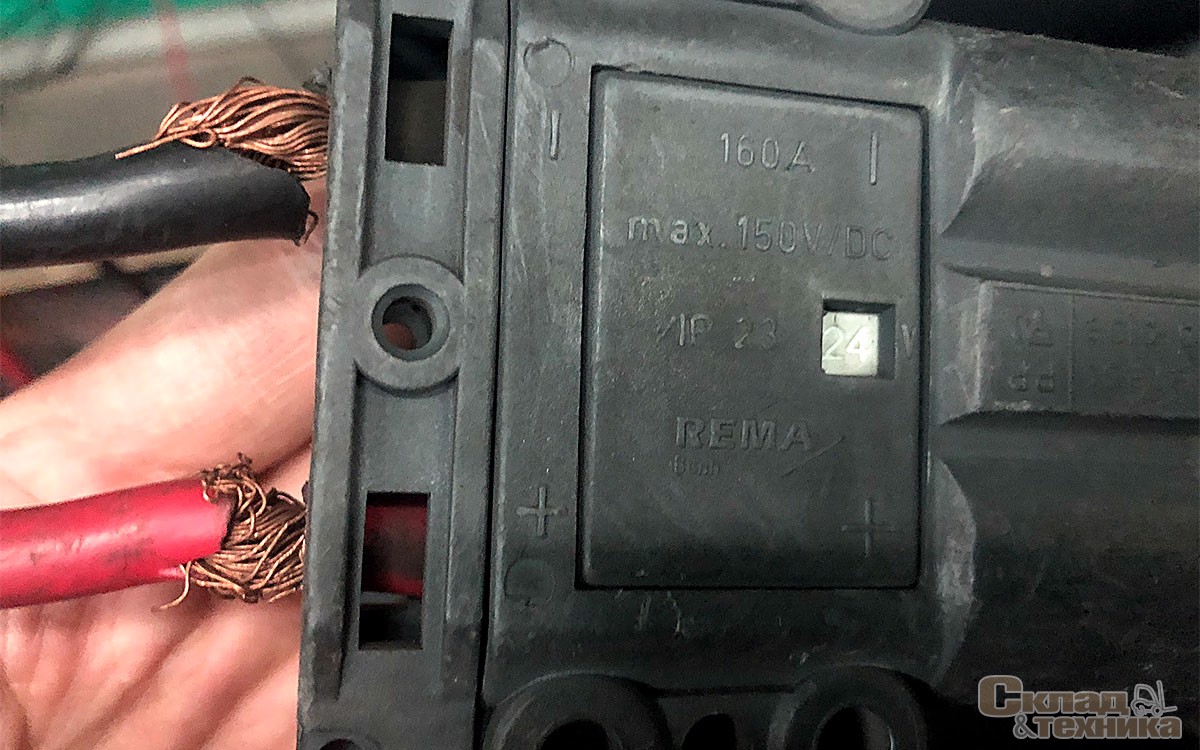

Если тянуть силовой кабель не за коннектор, изоляция на проводах отходит. Незащищенные «+» и «−» оказываются на расстоянии двух сантиметров, замыкание между ними — вопрос времени

Мы занимаемся обслуживанием аккумуляторов и не раз сталкивались с последствиями взрыва водорода. Вот некоторые случаи из нашей практики.

Пример 1. У узкопроходных высотных штабелеров и погрузчиков с грузоподъемностью от двух тонн через аккумулятор идет ток мощностью 1000 А·ч. Опасность в том, что он может раскалить всю проводку батареи. К тому же у такой техники высокие аккумуляторы и места для скопления водорода много.

В этом примере у штабелера из-за коррозии перегревалась одна из перемычек батареи. Водитель не выждал паузу и начал работу, когда концентрация водорода под крышкой была максимальной. Перемычка перегрелась и водород сдетонировал. Взорвался один элемент. На поставку нового из Европы ушло четыре недели — все это время батарея простаивала.

Пример 2. К замыканию привело использование неизолированной траверсы для подъема аккумулятора. Когда изоляция изнашивается со временем, возрастает риск попасть деталями траверсы на оголенные элементы «+» и «−» батареи, например, в этом случае — на поврежденные болты.

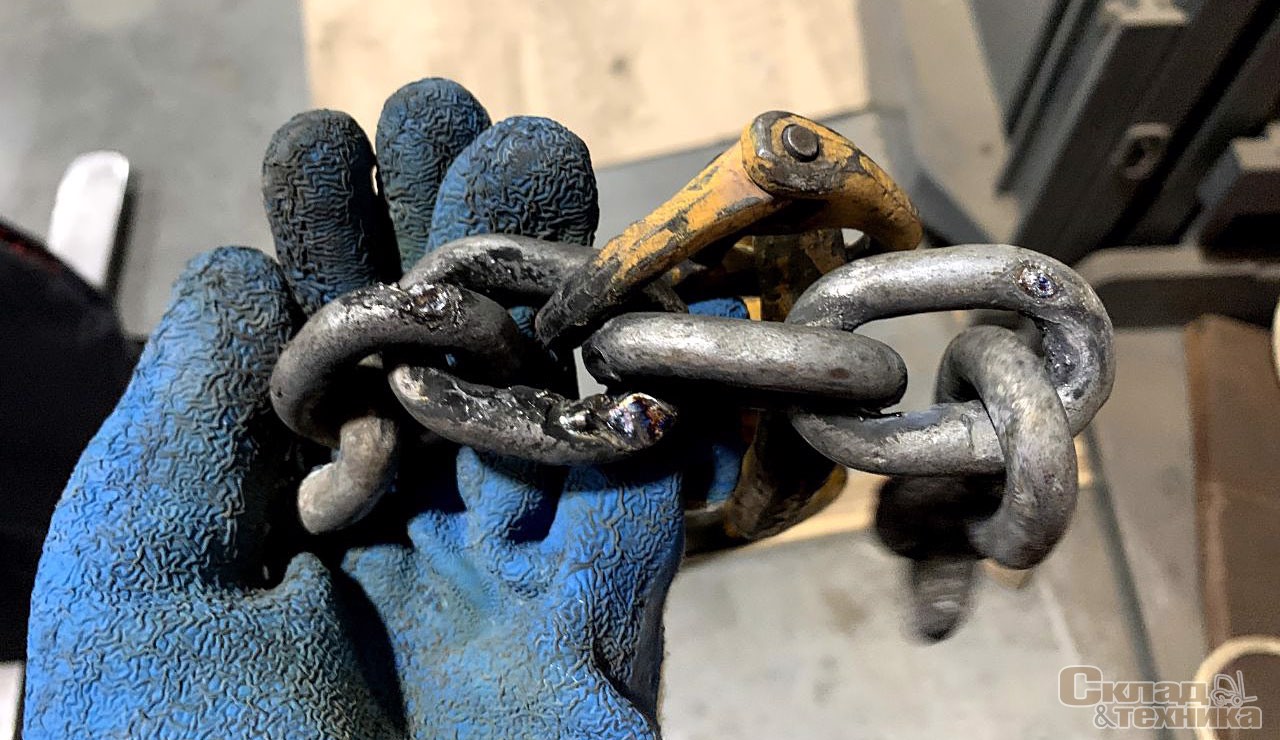

Неизолированная траверса может вызвать искру или привести к замыканию

Пример 3. Когда водители ставят аккумулятор в технику, то в спешке забывают о мерах безопасности. Складская техника массивная, а места для батареи впритык — можно пережать провода.

При установке аккумулятора в электропогрузчик водитель не рассчитал высоту подъема и угол наклона тележки. Провода прижало к корпусу и взорвалось 12 элементов. Куски пластика с кислотой разлетелись вокруг и только случайно не попали в водителя.

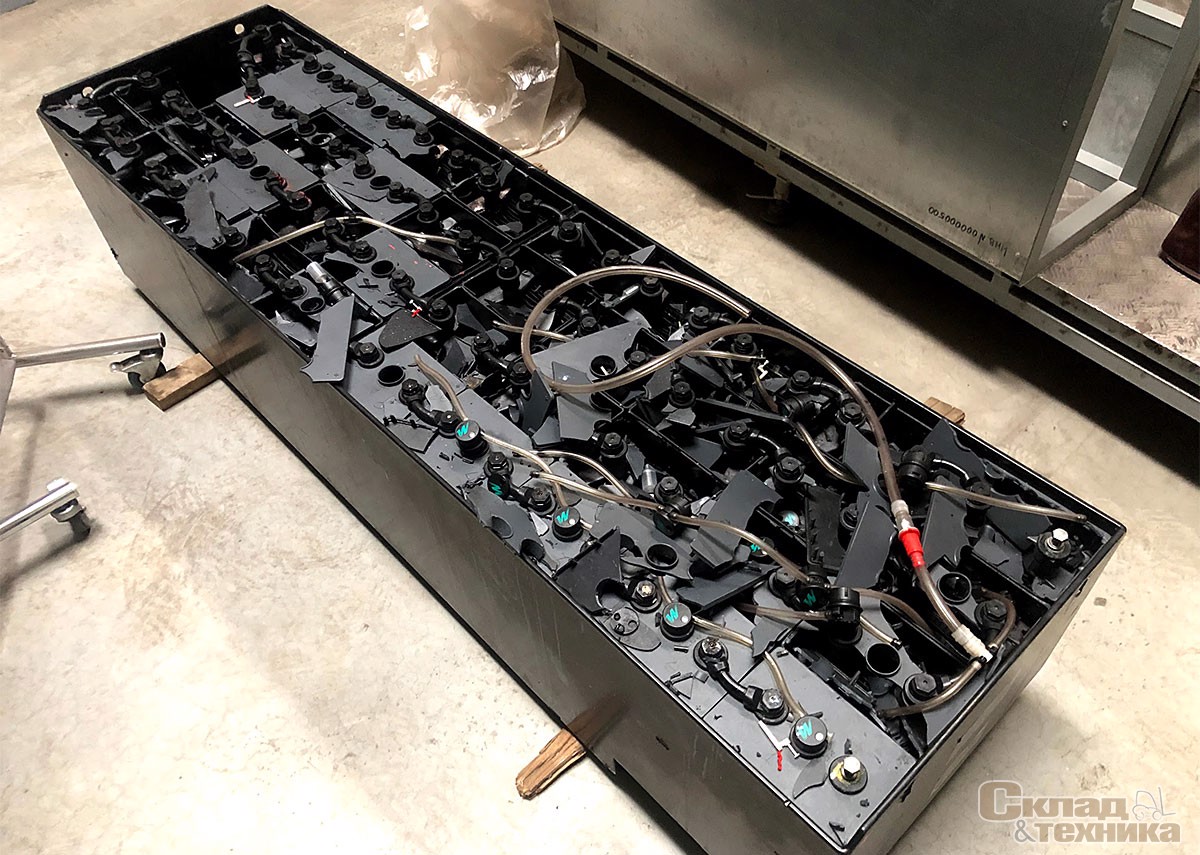

Из-за неаккуратной установки батареи половина элементов вышла из строя

Пример 4. Водитель ричтрака не поправил силовой кабель, когда задвигал аккумулятор. Провода попали между ним и бортом ричтрака, и их срезало. Произошло короткое замыкание и 6 элементов взорвались. Ситуацию усугубило то, что батарею почти не обслуживали, уровень электролита был низкий, а места для водорода много.

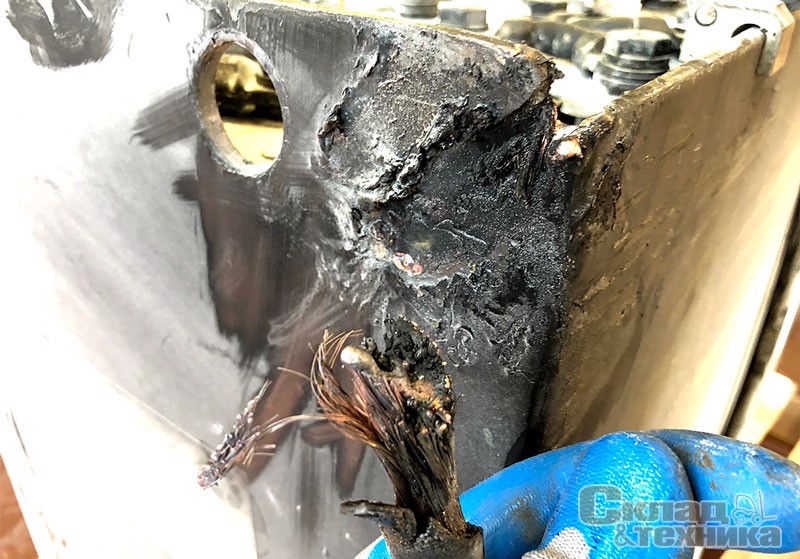

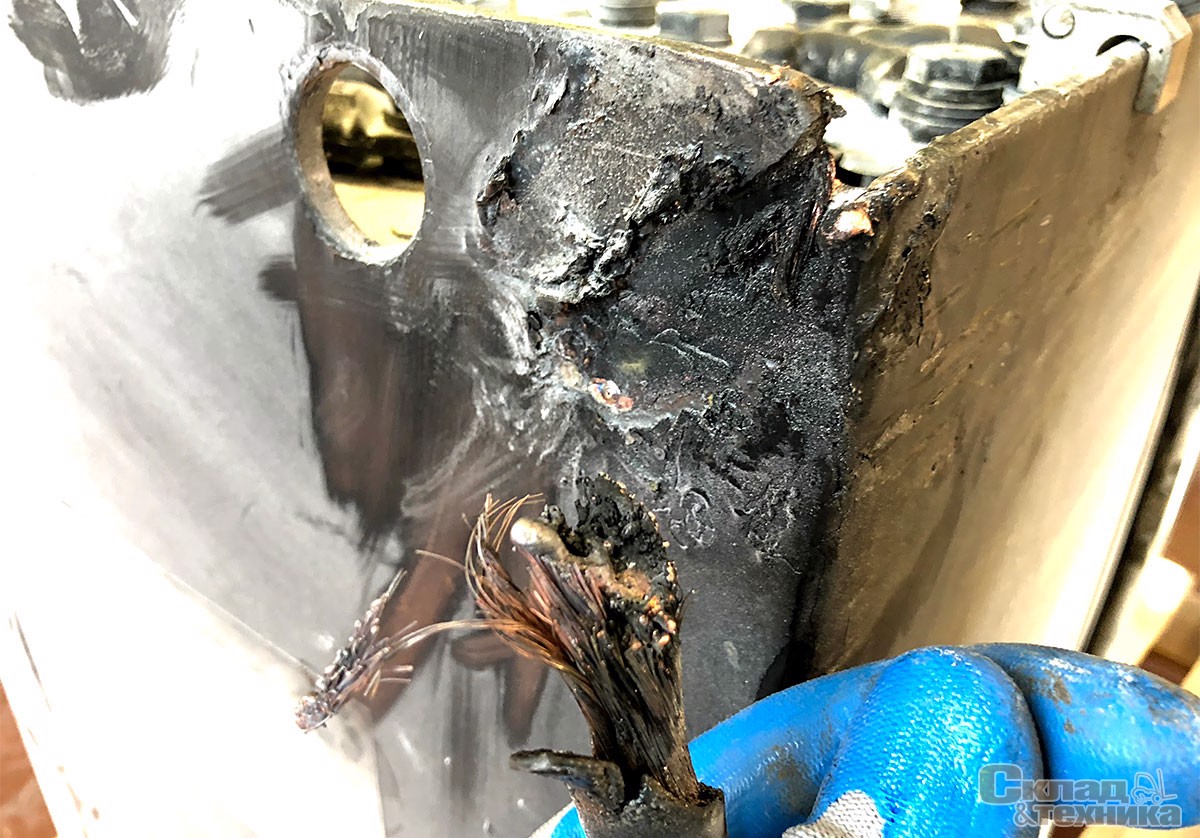

Попавшие между батареей и техникой провода срезало. Взрыв был такой силы, что повредил стенку аккумулятора

Пример 5. Во время заряда аккумулятор находился в тягаче и был закрыт сидушкой с герметичной крышкой — инженер забыл ее поднять. Водород накапливался под крышкой, да еще сверх меры, потому что батарею заряжали без одного элемент. Взрыв произошел прямо под водителем, когда он включил зажигание. Парень получил контузию, из ушей пошла кровь. К работе он смог вернуться только через две недели. А аккумулятор стоимостью 11 тысяч евро вышел из строя.

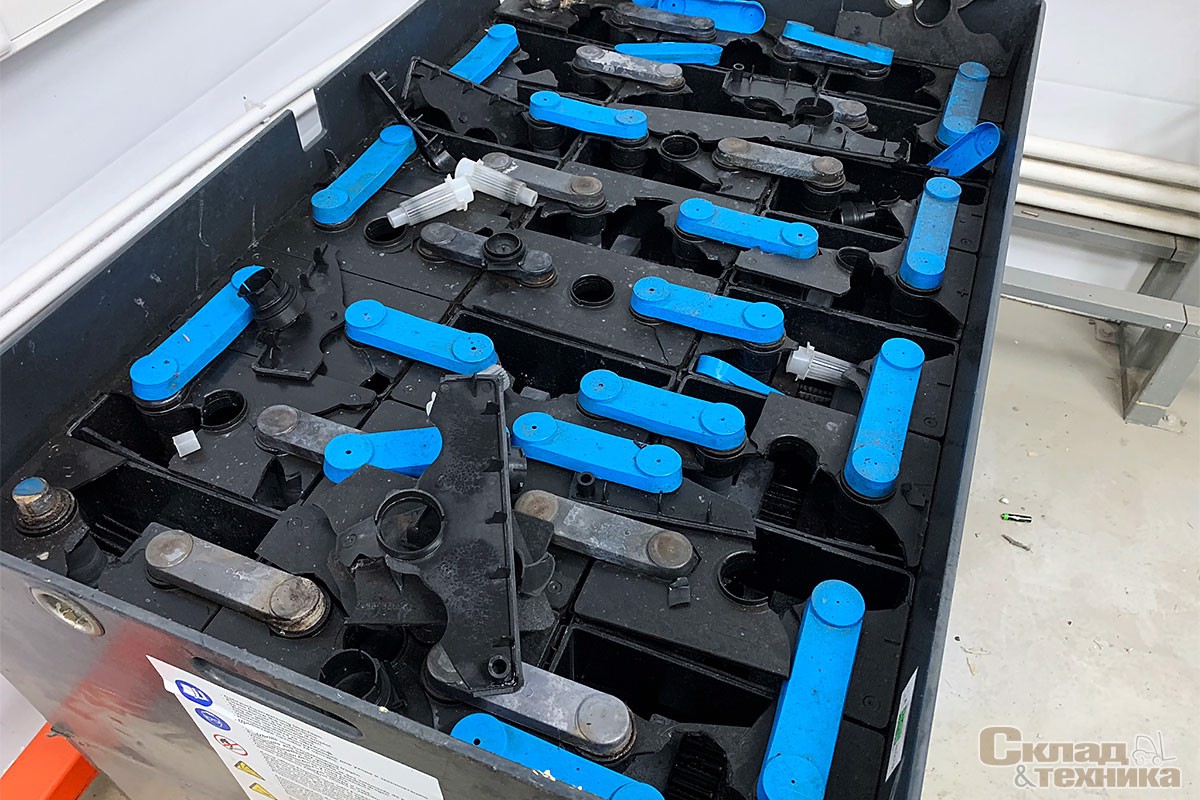

Взрывом разворотило батарею и контузило водителя

Иногда к взрыву приводит халатность механиков, например, когда начинают чистить клеммы, не отключив батарею от зарядного устройства. Такая забывчивость — все равно что уехать с заправки, не вынув пистолет из бака.

При работе со свинцово-кислотными батареями важно соблюдать требования ГОСТа по утилизации водорода из зарядной комнаты. Как правило, к недостаточной вентиляции приводит плохая вытяжка или одновременная зарядка слишком многих аккумуляторов. Однако вместо того, чтобы устранить нарушения, компании порой предпочитают откупиться от пожарного надзора.

Мы рекомендуем установить в зарядной комнате датчик водорода, следить за состоянием изоляции всех элементов батареи и делать паузу в 15 минут после заряда. Надеемся, наш опыт поможет компаниям предотвратить чрезвычайные ситуации.
