Транспортная тара

Жесткая тара – ящики (коробки), контейнеры и поддоны
А. Рикошинский

В соответствии с нормативно-технической документацией тара (упаковка) определяется как средство или комплекс средств, обеспечивающих защиту продукции и окружающей среды от повреждений и потерь и облегчающих процесс обращения товаров. Под процессом обращения понимают транспортировку, складирование, хранение и реализацию товарной продукции. Тара (упаковка) может быть классифицирована по различным критериям: назначению, материалу, составу, конструкции, технологии производства. В свою очередь по функциональному назначению тару можно подразделить на производственную, транспортную, потребительскую, специальную (консервирующую).

С точки зрения складской технологии интерес представляет "транспортная тара" – самостоятельная транспортная единица, предназначенная для перевозки, комплектации, складирования и хранения продукции. Транспортная тара может рассматриваться как одна из разновидностей складского оборудования; она обеспечивает необходимую защиту главным образом от механических повреждений при транспортировке и хранении упакованного груза. По конструкции она бывает жесткой, т. е. сохраняющей форму, или мягкой. К транспортной таре также относятся выполненные из различных материалов ящики, контейнеры, поддоны, бочки, барабаны, фляги, мешки и др. Отметим, что на организацию логистического процесса большое влияние оказывает и материал, из которого изготовлена тара (стекло, дерево, металл, полимер, бумага, картон и т. д.). В складском хозяйстве больше распространена жесткая тара. Она может классифицироваться разными способами, но наиболее широко применяют ящики (коробки), контейнеры и поддоны.

Мягкие контейнеры – биг-бэги
Мягкие контейнеры – биг-бэги
Мягкие контейнеры – биг-бэги

Ящик – это жесткая или полужесткая тара, имеющая, как правило, форму параллелепипеда, с крышкой или без нее, изготовленная из дерева, металла, пластмассы, картона и т. п. Габаритные размеры ящиков унифицированы. В частности, согласно существующему ГОСТ 14861–91 типы и исполнение производственной металлической и деревянно-металлической тары должны соответствовать параметрам, перечисленным ниже.

Тип Исполнение
1 – ящичная 1 – с опорами без крышки;
2 – с опорами с крышкой;
3 – с опорами сетчатая без крышки;
4 – с опорами сетчатая с крышкой;
5 – без опор без крышки;
6 – без опор с крышкой
2 – ящичная с опорами с открывающейся стойкой 1 – без крышки;
2 – с крышкой;
3 – сетчатая без крышки;
4 – сетчатая с крышкой
3 – ящичная без опор с открытыми стойками 1 – с одной открытой стенкой;
2 – с двумя открытыми стенками
4 – каркасная
5 – стоечная
6 – складная 1 – с опорами и крышкой;
2 – с опорами и крышкой сетчатая

Основные параметры и размеры тары в мм исполнений 1…4 должны соответствовать указанным на рисунке и в таблице.

L B L1 В1 H l b h h1 Масса брутто, т, не более
600 400 ≤620 ≤420 350; 400; 450; 500; ≥500 ≥300 От 60 до 80 От 100 до 130 0,05; 0,10; 0,16; 0,25; 0,50
800 600 ≤840 ≤640 500; 550; 600; 650; 700; 750; 800; 850 ≥540 ≥400 От 60 до 100 От 110 до 170 0,25; 0,50; 1,00
1000 800 ≤1040 ≤840 500; 550; 600; 650; 700; 750; 800; 850; 900; 1050; 1150 ≥740 ≥600 От 60 до 100 От 110 до 170 0,25; 0,50; 1,00
1200 800 ≤1240 ≤840 ≥760 ≥600 От 60 до 100 От 110 до 170 0,25; 0,50; 1,00; 2,00; 3,20
1200 1000 ≤1240 ≤1040 ≥760 ≥800 От 60 до 100 От 110 до 170 0,25; 0,50; 1,00; 2,00; 3,20
1600 1000; 1200 ≤1640 ≤1040; ≤1240 600; 650; 700; 750; 800; 850; 900; 1050; 1150 ≥1200 ≥800 От 60 до 100 От 110 до 170 0,50; 1,00; 2,00; 3,20

По определению Международной организации по стандартизации (ISO), грузовой контейнер – это элемент транспортного оборудования, многократно используемый на одном или нескольких видах транспорта, предназначенный для перевозки и временного хранения грузов, оборудованный приспособлениями для механизированной установки и снятия его с транспортных средств, имеющий постоянную техническую характеристику и вместимость не менее 1 м3. Контейнеры, пригодные для затаривания продукции разных типов, называются универсальными, а контейнеры, предназначенные для затаривания продукции одного типа или одного наименования, – специальными. Главное в контейнере независимо от его конструкции, материала и назначения – это унификация габаритных размеров, позволяющая стандартизировать их перевозку и складирование. Уже упомянутая организация ISO выпустила рекомендации по унификации размеров контейнеров. Так, для крупнотоннажных контейнеров является обязательным, чтобы их ширина и высота были одинаковыми и составляли 2438 мм.

Длина наибольшего контейнера должна равняться 12 192 мм, а для меньших контейнеров предусмотрена кратность, равная 0,75, 0,5 и 0,25 длины этого наибольшего контейнера. Унифицируются также размеры дверного проема и фитинги для закрепления строп и для крепления контейнеров к транспортному средству и друг с другом.

В соответствии с ГОСТ 18477–79 (СТ СЭВ 772–83) основные параметры универсальных контейнеров должны соответствовать указанным ниже.

Тип контейнера Обозначение
типо-размера
Масса брутто, т Внутренний объем, м3,
не менее
Rном Rмакс
Крупнотоннажные 1АА 30 30,48 65,6
30 30,48 61,3
1АХ 30 30,48 *
1ВВ** 25 25,40 48,9
1В** 25 25,40 45,7
1ВХ** 25 25,40 *
1СС 24 24,00 32,1
1C 24 24,00 30,0
1СХ 24 24,00 *
1D 10 10,16 14,3
1DX 10 10,16 *
Среднетоннажные УУКП-5(6) 5 5,0 11,3
УУКП-5 5 6,00*** 11,3
УУК-5(6) 5 6,00*** 10,4
УУК-5 5 5,00 10,4
УУК-5У 5 5,00 5,1
УУКП-3(5) 3 5,00 5,7
УУК-3(5) 3 5,00 5,1
УУК-3 3 3,00 5,1
Малотоннажные АУК-1,25 1,25 1,25 3,0
АУК-0,625 0,625 0,63 1,4
* Определяют расчетом в зависимости от принятой высоты контейнера.
** Параметры учитывают при проектировании подвижного состава.
*** Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств.

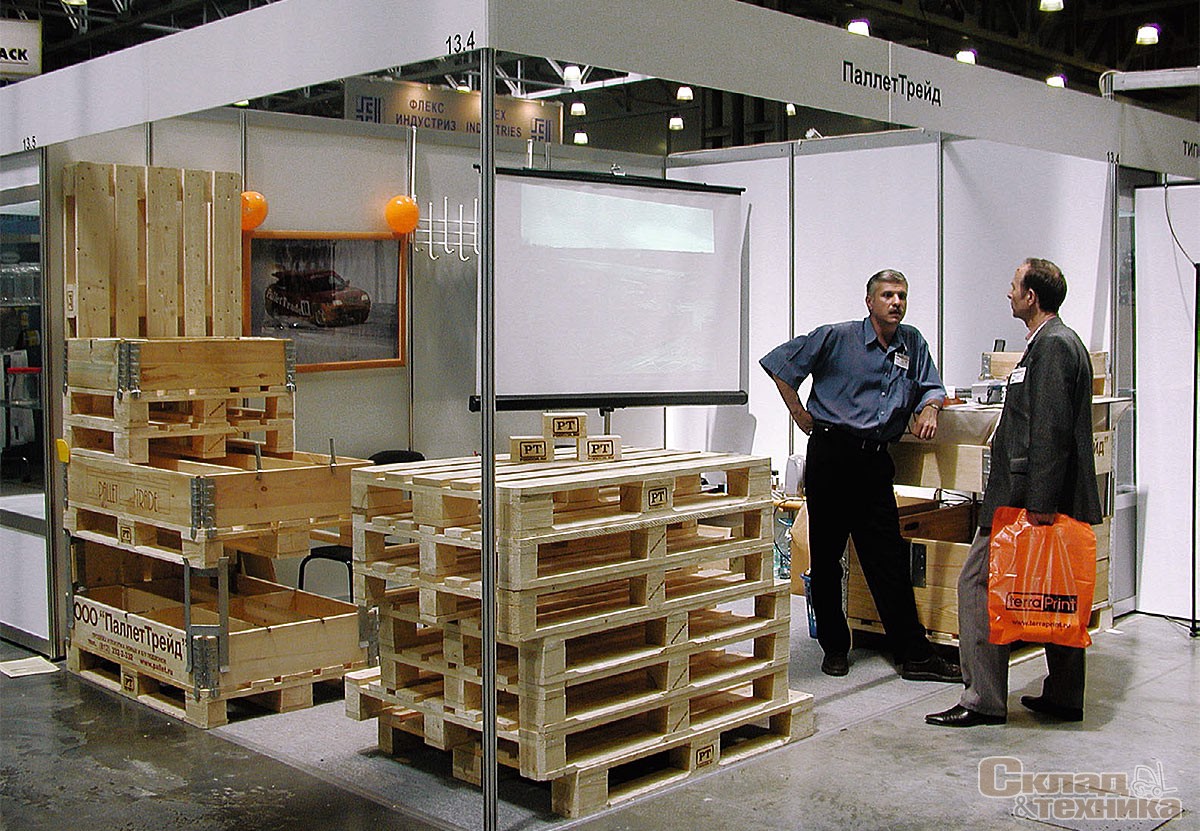

Поддоны (паллеты) – горизонтальная площадка (настил), приспособленная для погрузочно-разгрузочных работ с помощью вилочного погрузчика (вилочной тележки). Как и грузовые универсальные контейнеры, поддоны являются многооборотной тарой. Различают двухзаходные поддоны, обеспечивающие возможность вилочного подхвата с двух противоположных сторон, и четырехзаходные с возможностью вилочного подхвата со всех сторон. Поддоны бывают плоские, стоечные, ящичные; однонастильные, двухнастильные; разборные, неразборные; деревянные, пластмассовые, металлические, комбинированные.

Для плоских поддонов унификация тары по типоразмерам базируется на модульной системе, в которой за основу берется площадь плоских поддонов, составляющая для стран – членов ИСО 1200х800, 1000х800 и 1200х1000 мм. Принцип создания унифицированных размеров состоит в том, что площадь поддона делится на сетку кратных поддону размеров, определяющих наружные и внутренние размеры транспортной тары. В соответствии с ГОСТ 9078–84 (СТ СЭВ 317–76) основные параметры и размеры поддонов представлены в таблице.

Тип поддона и наименование Основной размер BхL, мм Назначение
П2 – однонастильный двухзаходный
П4 – однонастильный четырехзаходный
2П4 – двухнастильный четырехзаходный
2ПО4 – двухнастильный четырехзаходный с окнами в нижнем настиле
800х1200; 1000х1200 Для обращения на всех видах транспорта и внешнеторговых перевозок, преимущественно для транспортировки и складской грузопереработки в общегосударственной системе материально-технического снабжения
2ПВ2 – двухнастильный двухзаходный с выступами 800х1200; 1000х1200 Для обращения на всех видах транспорта и внешнеторговых перевозок
2ПВ2 – двухнастильный двухзаходный с выступами 1200х1600; 1200х1800 Для обращения на водном транспорте, железнодорожном транспорте на открытом подвижном составе и автомобильном транспорте и внешнеторговых перевозок

Характер груза и тара, в которой он хранится, определяют набор техники для проведения погрузочных операций и весь технологический процесс складской обработки. В настоящее время особенно популярной стала унифицированная тара. Ее использование сокращает трудоемкость погрузочно-разгрузочных работ, повышает качество хранения, эффективность поиска и, что главное, позволяет достичь высокого уровня механизации и автоматизации.

Унифицированная тара в зависимости от назначения может быть разнообразной, но современные системы стеллажного складирования во все более широких масштабах ориентируются на применение плоских поддонов или контейнеров, созданных на их основе. В свою очередь при производстве контейнеров и поддонов в последние годы весьма успешно развивается такое направление, как замена традиционных материалов – дерева и металла на пластмассу.

Применение пластмассы имеет ряд преимуществ перед деревом: такая тара существенно легче, обладает высокой прочностью и хорошим сопротивлением динамическим нагрузкам, не требует систематического ремонта, легко очищается, надежно предохраняет продукцию от внешних воздействий, у нее красивый внешний вид и более продолжительный срок службы. Пластмассовая тара рассчитана на работу в широком интервале температур – от –20 до + 80 °С, устойчива к большинству химикатов, кислотам и топливно-смазочным материалам. Ее можно выполнять в антистатическом варианте. Пластмассовая тара легко штабелируется в несколько ярусов, занимая при складировании минимальную площадь.

Особый интерес представляют полимерные контейнеры, изготовленные на базе поддонов из пластмассы или дерева, поскольку они обеспечивают полную сохранность перевозимой продукции (имеется возможность их пломбирования). Подобные контейнерные системы (марка POLYBOX®) выпускает, в частности, Холдинговая компания SEDON.

Контейнерная система POLYBOX® – многооборотная транспортная и внутрицеховая тара

Дно, стенки, крышку контейнера изготавливают из ударопрочного полимерного материала, затрудняющего доступ к перевозимой продукции, они могут быть выполнены в любой цветовой гамме. На контейнер также может быть нанесена информация служебного, рекламного характера. При перевозке и хранении в порожнем состоянии эта тара занимает небольшой объем. Для удобства выемки продукции стенки контейнера могут выполняться с боковым клапаном и зависимости от назначения разной толщины по требованиям заказчика. Тару отличает повышенная влагостойкость и возможность штабелирования в 1…4 яруса без дополнительных стеллажей и прокладок.

Основные способы изготовления пластмассовой тары – литье под давлением, термоформование, ротационное формование, штамповка и прессование с применением сварки – определяют такие ее преимущества, как возможность варьировать форму и конструкцию, что обеспечивает более рациональное затаривание продукции. Кроме того, пластмассовая тара более экологична – ее изготовление предполагает возможность вторичной переработки и использование бытовых и промышленных отходов.

Основной недостаток пластмассовых контейнеров и паллет – их несколько более высокая стоимость по сравнению с тарой, изготовленной из традиционных материалов. Так, полимерный контейнер POLYBOX® производства российской Холдинговой компании SEDON (длина и ширина 1200х800 мм, высота 800 мм) стоит 45 USD, POLYBOX® с полимерной паллетой – 63…68 USD, POLYBOX® c деревянной паллетой – 53 USD.

Контейнерная система POLYBOX® – многооборотная транспортная и внутрицеховая тара Контейнерная система POLYBOX® – многооборотная транспортная и внутрицеховая тара
